G.652标准单模光纤骨干和城域通信系统
DWDM传输系统

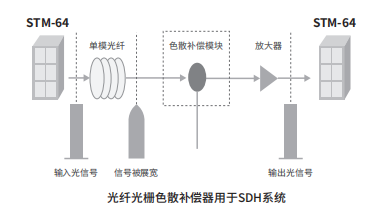

SDH传输系统
CATV有线电视系统
色散调节
现有产品：
• G.652 C 波段色散补偿光纤 ( 产品编号：DM1010-D )
• G.652 C 波段细径色散补偿光纤( 产品编号：DM1010-E )
• G.655 C 波段色散补偿光纤 ( 产品编号：DM1011-A )
• CATV 和高品质因子用 DCF ( 产品编号：DM1013-A )
在研新产品：
• G.656 用色散补偿光纤
• 客户特殊定制色散补偿光纤
• DWDM 系统宽波段色散补偿和极低的残余色散
• 可实现 C/L 波段 80-120% 斜率补偿
• 低插入损耗与高的负色散系数
• 高品质因子
• 低偏振模色散
• 性能指标通过 Telcordia GR-2854-core 标准认证
• 可靠性通过 Telcordia GR-1221-core 标准认证
• 可提供不同的包装样式及尺寸、连接器类型和跳线长度
• 新型的色散补偿光纤具有良好的熔接特性，一次放电完成熔接
|
光纤类型 |
NDCF-G.652C/250 |
SNDCF-G.652C/170 |
DCF-G.655C/250 |
SDCF-G.652C/170LD |
|---|---|---|---|---|
|
产品编号 |
DM1010-D |
DM1010-E |
DM1011-A |
DM1013-A |
|
光学性能 |
||||
|
工作波长 (nm) |
1525~1565 |
1525~1565 |
1525~1565 |
1525~1565 |
|
模场直径 (μm) |
5.0±1 |
5.0±1 |
4.5±1 |
5.0±1 |
|
1525~1565nm衰减 (dB/km) |
≤0.55 |
≤0.55 |
≤1.4 |
≤0.6 |
|

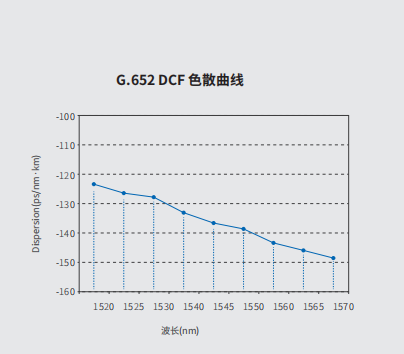

1545nm色散系数 (ps/nm·km) |
-100~-170 |
-100~-170 |
-160~-360 |
≤-160 |
|
1545nm相对色散斜率 (nm-1) |
0.00288~0.00432 |
0.00288~0.00432 |
0.0176~0.0264 |
0.0028~0.0044 |
|
几何性能 |
||||
|
包层直径 (μm) |
120 ± 10 |
120 ± 10 |
110 ± 10 |
120 ± 10 |
|
涂覆层直径 (μm) |
245± 10 |
175± 15 |
245± 10 |
175± 15 |
|
包层不圆度 (%) |
≤1 |
≤1 |
≤1 |
≤1 |
|
芯/包同心度误差 (%) |
≤1 |
≤1 |
≤1 |
≤1 |
|
涂覆层结构 |
双层紫外固化丙烯酸树脂 |
双层紫外固化丙烯酸树脂 |
双层紫外固化丙烯酸树脂 |
双层紫外固化丙烯酸树脂 |
