Cat.5e屏蔽双绞线

Cat.5e屏蔽双绞线主要用于楼宇水平线缆的连接。

产品标准

符合ANSI/TIA 568.2-D Cat.5e, ISO/IEC 11801, UL, Subject 444 & YD/T1019等相关标准
符合RoHS 2.0, European Directive 2011 / 65 /EU RoHS Compliance
LSZH线缆：
- 阻燃符合：IEC 60332-1
- 毒性标准：IEC 60754-1
- 酸性气体浓度标准：IEC 60754-2
- 烟雾浓度标准：IEC 61034-2

产品特点

Cat.5e屏蔽双绞线具有高品质电气及机械性能，超越ISO/IEC 11801，ANSI/TIA 568.2-D标准的要求。
铝箔总屏蔽，结构轻巧，屏蔽性能优良，可用于100MHz双工传输系统。
数据双绞线适用于结构化布线，可用于传输数字或模拟语音、视频和数据信号。
适用于以太网供电。

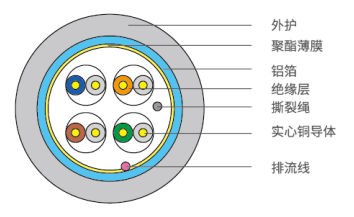

材料及结构尺寸

导体：24AWG实心铜导体
屏蔽：F/UTP，铝箔整体屏蔽
绝缘：实心PE
护套：提供LSZH、CM、CMR等多种阻燃级别

主要技术参数

内容	技术指标
最大电阻不平衡	2%
绝缘电阻	>5000MΩ·km
特性阻抗	4-100MHz 100±15Ω
时延差	≤ 45ns/100m
工作温度	安装温度：-20℃ ～+60℃，工作温度：-40℃～+70℃ 冷弯：-20℃×4h 不开裂
弯曲半径	不小于8倍双绞线外径
最大拉力	400N
最大导体电阻	95Ω/km（LSZH-1） 148Ω/km（CM、PVC）
绝缘材料	HDPE
最小绝缘电阻	100MΩ/km
介电强度	500Vac/1min
包装	305米/箱

产品型号

产品型号	产品描述
iCONEC-CC5EFH14IW004	超五类屏蔽双绞线、F/UTP、LSZH-1、24AWG、白色、305米/箱
iCONEC-CC5EFCM4BU004	超五类屏蔽双绞线、F/UTP、CM、24AWG、蓝色、305米/箱
iCONEC-CC5EFCR4BU004	超五类屏蔽双绞线、F/UTP、CMR、24AWG、蓝色、305米/箱
iCONEC-CC5EFVC4BU004	超五类屏蔽双绞线、F/UTP、PVC、24AWG、蓝色、305米/箱
