Cat.5e非屏蔽双绞线

Cat.5e非屏蔽双绞线主要用于楼宇水平线缆的连接。
产品标准
  • 符合ANSI/TIA 568.2-D Cat.5e, ISO/IEC 11801, UL, Subject 444 & YD/T1019等相关标准
  • 符合RoHS 2.0, European Directive 2011/65/EU RoHS Compliance
  • LSZH线缆:
    • 阻燃符合:IEC 60332-1
    • 毒性标准:IEC 60754-1
    • 酸性气体浓度标准:IEC 60754-2
    • 烟雾浓度标准:IEC 61034-2
产品特点
  • Cat.5e非屏蔽双绞线具有高品质电气及机械性能,超越ISO/IEC11801,ANSI/TIA568.2-D标准的要求。
  • 数据双绞线适用于结构化布线,可用于传输数字或模拟语音、视频和数据信号。
  • 适用于所有遵从EN50173-1和ISO/IEC11801标准的ICT网络应用。
  • 适用于以太网供电。

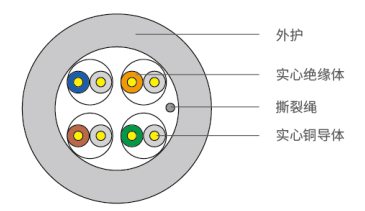

材料及结构尺寸
  • 导体:24AWG实心铜导体
  • 绝缘:实心PE
  • 护套:提供LSZH、CM、CMR、CMP等多种阻燃级别
  • 带宽超过标准要求的100MHz,支持百兆以太网网络传输要求



主要技术参数

内         容

技术指标

最大电阻不平衡

2%

绝缘电阻

>5000MΩ·km

特性阻抗

4-100MHz    100±15Ω

时延差

≤ 45ns/100m

工作温度

安装温度:-20℃ ~+60℃,

工作温度:-40℃~+70℃

冷弯:-20℃×4h 不开裂

弯曲半径

不小于8倍双绞线外径

最大拉力

400N

最大导体电阻

75Ω/km(23AWG,LSZH-1、CM)

89Ω/km(23AWG,LSZH-3、PVC)

93.8Ω/km(24AWG,LSZH-1、CM)

绝缘材料

HDPE

最小绝缘电阻

100MΩ/km

介电强度

500Vac/1min

包装

305米/箱

产品型号

产品型号

产品描述

iCONEC-CC5EUH14IW004

超五类非屏蔽双绞线、UTP、LSZH-1、24AWG、白色、305米/箱

iCONEC-CC5EUCM4BU004

超五类非屏蔽双绞线、UTP、CM、24AWG、蓝色、305米/箱

iCONEC-CC5EUCR4BU004

超五类非屏蔽双绞线、UTP、CMR、24AWG、蓝色、305米/箱

iCONEC-CC5EUVC4BU004

超五类非屏蔽双绞线、UTP、PVC、24AWG、蓝色、305米/箱
