ETFE 紧套光纤

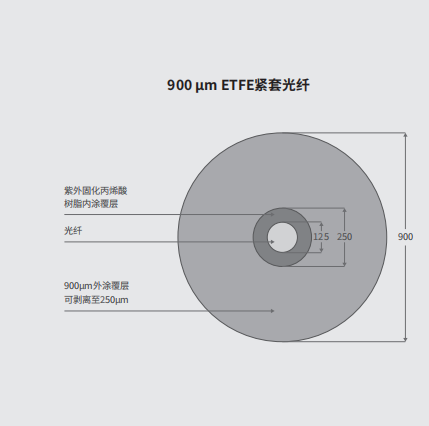

ETFE 是一种高性能工程塑料材料,它是乙烯和四氟乙烯的共聚物,具有特别优异的综合性能。例如,其耐热性、耐低温性、阻燃性、电气绝缘性和耐药品性均十分优异,而且具有独特的非黏附性和低摩擦性。长飞公司利用 ETFE 作为缓冲材料生产的紧套光纤继承了上述优异性能,这类紧套光纤可用于耐高温、阻燃等特殊要求领域。长飞公司的光纤均通过严格的 100kpsi 张力筛选,光纤表面涂覆丙烯酸酯到 250μm,然后使用乙烯四氟乙烯共聚物(ETFE)作为紧套材料二次涂覆到 900μm。光纤的一次涂覆层和二次涂覆层可以被一次性剥离到 125μm 石英包层,用于制作连接器的插芯。也可以短距离的剥去二次涂覆层,剥离长度大约 15mm,不损伤 250μm 一次涂覆层,用于和松套管光缆中的光纤熔接。
产品应用

• 温度和压力监测

• 严酷环境下的通讯连接

• 连接光通信模块和光耦合器

• 有效阻止水汽、燃油、酸碱以及溶剂对光纤的侵蚀,确保光纤的传输性能

产品特点

• 达到最高的阻燃等级 UL94 V-0

• 低温下保持柔软

• 长期工作在 150℃的温度下保持完美性能

• 对光纤进行保护



紧套光纤尺寸

外径 (μm)

同心度

非圆度

900 ± 50

<6%

<3%





材料特性

极限氧指数

阻燃级别

UL94 V-0

安全与环境

RoHS

热收缩 @85 ℃, 4 小时

≤0.5% (单边)

性能

数值

单位

测试方法

弯曲模量

641.1

MPa

ASTM D790

拉伸强度 (23 ℃)

37.9

MPa

ASTM D1708

断裂伸长率 (23 ℃)

>300

%

ASTM D1708

熔点

220~255

ASTM D3159

极限氧指数

34



ASTM D2863

光纤衰减

项目

典型值 (dB/km)

最大值 (dB/km)



单模

多模

单模

多模

波段 (nm)

1310

1550

850

1300

1310

1550

850

1300

衰减 @23℃

0.338

0.193

2.85

0.60

0.380

0.250

3.50

1.50

环境特性

使用温度 (℃)

静态弯曲半径 (mm)

存储温度 (℃)

动态弯曲半径

安装温度 (℃)

-55 ~ + 150

10×紧套直径

-40 ~ + 80

20×紧套直径

-20 ~ + 50

产品颜色



BU



OR



绿

GN



BR



GY



WHT



RD



BK



YW



VT



粉红

PN



水绿

LB

*紧套光纤的颜色参见样品,同时也可以生产本色光纤(半透明)。

*可以根据客户定制生产各种紧套材料(ETFE、LCP、TPEE、PFA、PEEK、PA)。
